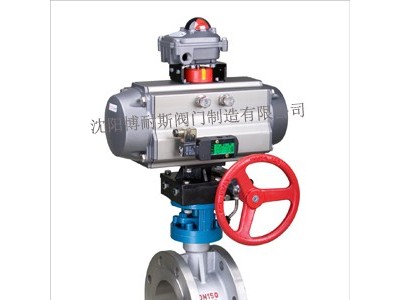

气动调节型蝶阀,气动切断型蝶阀,铸钢硬密封气动蝶阀


品牌: 博耐斯
型号: D643H,D673H,D641X,D671X,D641F46
适用介质: 水、蒸汽,油品,气体
生产厂: 沈阳博耐斯阀门制造有限公司
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 辽宁 沈阳市
有效期至: 长期有效
最后更新: 2024-07-24 20:05
浏览次数: 12

公司基本资料信息
详细说明

硬密封气动蝶阀  产品特点

1、博耐斯三偏心多层次硬密封气动蝶阀,流体阻力小,密封面受冲击小,不改变介质流向,不扰流,压降小,启闭力矩小,适用压力温度范围广。

2、硬密封气动蝶阀采用三偏心斜锥面密封,利用蝶板摆动接触密封、密封启闭无磨损,关闭时具有越关越紧,密封性能良好,开启使密封面脱离接触,使密封面不损伤。

3、当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故硬密封气动蝶阀蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。

4、密封面选择D507Mo和钴基硬质合金等材料制作,具有耐腐蚀、耐高温、使用寿命长的特点,克服了高温使用时热膨胀阀门易泄漏的缺点。

5、蝶板密封圈采用软硬层叠式金属片,它具有弹性密封和软硬多层次密封兼容的双重特点,无论在抗腐蚀、耐高温的情况下,均有良好的密封性。

6、安装双作用气动执行器和二位五通电磁换向阀,可以控制阀门的开和关;安装单作用气动执行器和二位三通电磁换向阀,不但可以控制阀门的开和关,而且能在气源发生故障时,阀门会自动停在预设的开或关的安全位置。

硬密封气动蝶阀  主要技术参数

公称通径DN(mm)50~1200
公称压力PN(MPa)1.62.5
试验压力(MPa)强度试验2.43.75
密封试验(水)1.762.75

 密封试验(气)

0.6
泄 漏 量A级(零泄漏)   D级(1×DNmm3/s)
连接方式对夹、法兰
设计标准GB/T12238-1989  JB/T 8527-97
结 构 长 度GB/T12221-1989
法兰连接尺寸JB/T74-90   GB9113.1-9113.26
压 力 试 验GB/T 13927
适用介质空气、水、蒸气、煤气、油品以及酸、碱、盐 带有弱腐蚀性介质
适用温度-29℃—425℃(碳钢),-40℃—550℃(不锈钢、铬钼钢)
驱动方式气    动
气动执行器ZTA双作用、ZTA单作用(弹簧复位)、AW型
控制形式开关型/模拟量调节型
可选控制附件电磁换向阀AC220V/DC24V
单作用二位三通
双作用二位五通单电控
双电控
限位开关机械式
感应式
电气定位器输入:4-20mA
输入/输出:4-20mA

手操机构

气源处理三联件


硬密封气动蝶阀  控制附件功能


硬密封气动蝶阀  主要零件材质

零件名称材 料
气动执行器ZTA型:铝合金 / AW型:铸铁
阀 体铸钢、不锈钢、铬钼钢、合金钢等特殊材料
蝶 板铸钢、不锈钢、铬钼钢、合金钢等特殊材料
密 封 圈多层次不锈钢合金、PTFE
阀 杆2Cr13、1Cr13不锈钢、铬钼钢、17-4PH
填 料柔性石墨
